AFV Tank hulls

  Type: Medium Tank
US Army: M4 series.
British Army: Sherman series.
Late model M4 medium tank, Bussum (NL).
  Contents:
  1. De M4A2 hull, in Bussum (NL).
  2. De M4A2 hull in Bovington (GB).
  3. De M4A4 hull in Kapellen (B).
  4. Externe Links.

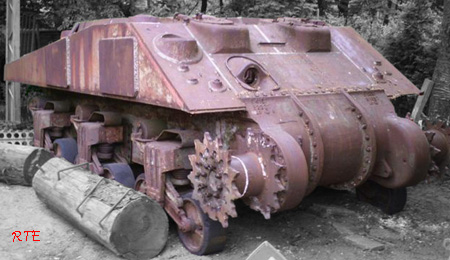

    Foto 1. De hull van een M4A2 medium tank, in Bussum (NL).
1. De M4A2 hull in Bussum.
Foto 1. De Engelse benaming is 'hull', is het chassis van wat ooit eens een Amerikaanse medium tank M4A2 was of zoals de Britten hem noemde de Sherman III.
Deze hull staat op militair terrein in Bussum en was met Bevrijdingsdag in 2007 te zien tijdens een herdenkingsfestival cq millitairia evenement "Bridge Head Bussum".
Het is van oorsprong een Amerikaanse medium tank M4A2, mbt de hull van de M4A2 zijn er twee uitvoeringen: de early models en de late models.
- De "early mode hulls': het pantser aan de voorzijde staat onder een hoek van 56° graden.
- De "late mode hulls": het pantser aan de voorzijde staat onder een hoek van 47° graden.
Gezien de voorzijde onder een hoek staat van 47° graden het is dus een 'late model'.
Wat valt er ander te vermelden?
  • Hull: 'casted hull' of wel een aan elkaar gelast chassis.
  • Applique armor plates: ja, aanwezig voor extra bescherming van de daarachter gelegen munitie.
  • Nose: "Three Piece Transmission Cover", early type, with Bullit Splash.
    Een driedelige gepantserd plaatwerk voor bescherming van de transmissie.
    Vooral toegepast bij de eerste productie series.
  • Gun mount: niet aanwezig,
  • Spring & bogie type: VVSS betekend: Vertical Volute Suspension Spring. Breedte van de tracks: 16½ inch. Het terugloopwiel aan de bovenzijde, zit verschoven ten opzichte van de loopwielen. Voor de experts, de 'Early  M4 Bogie Truck' met late model Bogies (massieve wielen) zijn hier duidelijk zichtbaar.
  • Tank: M4A2 late model.
  • Locatie: Militair oefendorp Kamp Crailo / Amersfoortsestraatweg 109 Bussum
  • Datum foto: 6 mei 2007.
  • Openbaar toegankelijk: nee, alleen tijdens evenementen.
2. De M4A2 hull in Bovington.
Hull M4A2 medium tank in Bovington (GB).

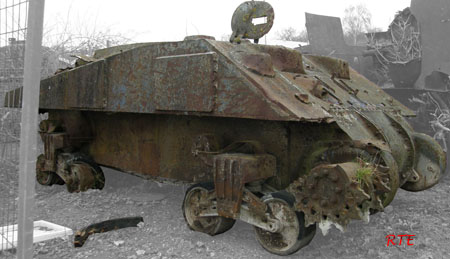

Foto 2. De hull van een M4A2 medium tank in Bovington (GB).
Foto 2. en 3. De Engelse benaming is 'hull', is het chassis van wat ooit eens een Amerikaanse medium tank M4A2 was of zoals de Britten hem noemde de Sherman III.
Deze hull staat op een opslag terrein van het Britse Tank Museum in Bovington. Het verkeerd in slechte staat en oa zijn de tracks incompleet, ontbreekt de motor en is de boven zijde van de hull ( niet zichtbaar op deze foto's ) behoorlijk beschadigd. Vermoedelijk door een explosie van binnenuit de tank. Op de voorzijde zijn diverse sporen te zien van kogelinslagen.
Het is van oorsprong een Amerikaanse medium tank M4A2, mbt de hull van de M4A2 zijn er twee uitvoeringen: de early models en de late models.
- De "early mode hulls': het pantser aan de voorzijde staat onder een hoek van 56° graden.
- De "late mode hulls": het pantser aan de voorzijde staat onder een hoek van 47° graden.
Gezien de voorzijde onder een hoek staat van 47° graden het is dus een 'late model'.
Wat valt er ander te vermelden?
  • Hull: 'casted hull' of wel een aan elkaar gelast chassis.
  • Applique armor plates: ja, aanwezig voor extra bescherming van de daarachter gelegen munitie.
  • Nose: "Three Piece Transmission Cover", early type, with Bullit Splash.
    Een driedelige gepantserd plaatwerk voor bescherming van de transmissie.
    Vooral toegepast bij de eerste productie series.
  • Gun mount: niet aanwezig,
  • Spring & bogie type: VVSS betekend: Vertical Volute Suspension Spring. Breedte van de tracks: 16½ inch. Het terugloopwiel aan de bovenzijde, zit verschoven ten opzichte van de loopwielen. Voor de experts, de 'Early  M4 Bogie Truck' met late model Bogies (massieve wielen) zijn hier duidelijk zichtbaar.
  • Tank: M4A2 late model.
  • Locatie: opslag terrein van het Britse Tank Museum in Bovington.
  • Datum foto: 18 december 2008.
  • Openbaar toegankelijk: ja, tijdens de openingstijden van het museum.
Hull M4A2 medium tank in Bovington (GB).

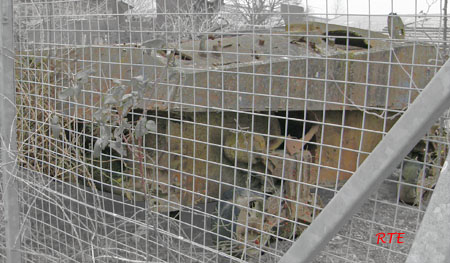

Foto 3. De hull van een M4A2 medium tank in Bovington (GB).

3. De M4A4 hull in Kapellen.
M4A4 medium tank, Kapellen (B).

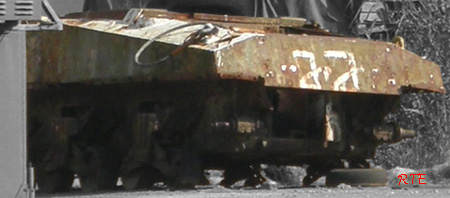

Foto 4. De hull van een M4A4 medium tank, in Kapellen (B).
Foto 4. De Engelse benaming is 'hull', is het chassis van wat ooit eens een Amerikaanse medium tank M4A4 of zoals de Britten hem noemde de Sherman V was. Deze hull staat op militair terrein in Kapellen, België. Dit terrein ook wel bekend als fort Kapellen, is een depot voor het Koninklijk Leger en Tank Museum in Brussel.
Het is van oorsprong een Amerikaanse medium tank M4A4 en kent twee uitvoeringen, te weten de Amerikaanse Medium Tank M4A4 en de Britse Sherman Firefly Vc. De hull van een M4A4 tank is iets langer ivm met de grotere afmeting van de motor, hierdoor is ook de afstand tussen de loopwielen, de boogies, ook iets groter dan bij een standaard M4 of M4A2 tank. Wat valt er ander te vermelden?
  • Hull: 'casted hull' of wel een aan elkaar gelast chassis.
  • Applique armor plates: ja, aanwezig voor extra bescherming van de daarachter gelegen munitie. (niet zichtbaar op de foto)
  • Nose: onbekend, niet zichtbaar op de foto. Kan een "Three Piece Transmission Cover" of een "One Piece Transmission Cover"  zijn. Een drie- of eendelige gepantserd plaatwerk voor bescherming van de transmissie.
  • Gun mount: onbekend, niet zichtbaar op de foto.
  • Spring & bogie type: VVSS betekend: Vertical Volute Suspension Spring. Breedte van de tracks: 16½ inch. Het terugloopwiel aan de bovenzijde, zit verschoven ten opzichte van de loopwielen. Voor de experts, de 'Early  M4 Bogie Truck' met late model Bogies (massieve wielen) zijn hier duidelijk zichtbaar.
  • Tank: de Amerikaanse Medium Tank M4A4 of de Britse Sherman Firefly Vc.
    Beiden hebben het zelfde chassis.
  • Locatie: Depot fort Kapellen, Kapellen België. Mogelijk afkomstig uit Falaise Museum(Fr).
  • Datum foto: september 2008.
  • Openbaar toegankelijk: nee, alleen tijdens evenementen.
