Medium tank M4A2 DD, Sherman III, Duplex Drive Tank.

  Type: Medium tank
Lend Lease Program: Yes, see notes.
British Army: Sherman III DD
US Army: M4A2 DD
M4A2 - Sherman III DD tank in in Bovington (GB).
  Contents:
  1. Algemeen.
    1.1 Inzet Sherman III DD tank tijdens WW II
    1.2 Lend Lease Program.
  2. De Sherman III DD Tank in Bovington (GB).
  3. Technische Specificaties.
  4. Externe Links.

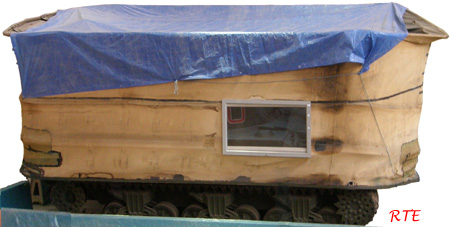

    Foto 1.  De Sherman III DD tank in in Bovington (GB).
1. De Sherman V DD tank.
De Sherman III DD tank met zijn 75mm kanon, is een amfibietank gebaseerd op de Amerikaanse tank, medium M4A2 ( Sherman III ).
De Sherman III DD tank, Duplex Drive, is door het Britse leger ontwikkeld voor verplaatsing door "diep water". Het is een echte Britse "special' c.q. "Hobart's Funny', deze funnies van majoor generaal Percy Hobart, waren speciaal uitgeruste tanks die geschikt waren voor landing vanuit zee op de stranden van NormandiŽ. De bedoeling was om de DD tanks met een landingsvaartuig te vervoeren over de zee en de tanks en op enige afstand van het strand reden de tanks de zee in. De DD tank had een waterdicht chassis met daarop bevestigd een waterdicht en opvouwbaar canvas scherm met een luchtgevulde rubberen band. Het canvas scherm was bevestigd aan de metalen rand met de vele bevestigingsgaten welke zich rondom de tank bevind. De tank bewoog zich in het water voort middels de rupstracks en de twee schroeven welke zich aan de achterkant van de tank bevonden. Een reden dat er scheepschroeven op de DD tanks werden geplaatst heeft te maken met het feit dat de zeebodem veelal geen harde ondergrond is en de tracks onvoldoende grip hadden op de zachte en modderige ondergrond. Op afbeelding 1. zie je de tandwielen nog welke de schroeven hebben aangedreven. Eenmaal in het water waren de DD tanks wel kwetsbaar, golven konden over het canvas scherm heen slaan en het canvas scherm raakte snel lek indien een landingsvaartuig er tegen aan vaarde. Een ander gevaar was dat de tanks in te diep water werden gelost waardoor ze direct zonken, een en ander deed zich tragisch genoeg voor tijdens trainingen in Groot-BrittanniŽ en in ItaliŽ en ook tijdens de landingen op D-Day in NormandiŽ.
De Sherman DD tank is gebaseerd op verschillende uitvoeringen van de Amerikaanse medium tank van het type M4, dit waren de M4, M4A1, M4A2 en de M4A4. In Groot-BrittanniŽ zijn er in totaal 693 stuks Sherman DD gemaakt in de periode van maart 1944 tot en met februari 1945. Slecht tien stuks daarvan hebben de tand des tijds doorstaan en zijn heden ten dagen nog te zien.
Een alternatief op de aangepaste Sherman III DD tank, waren de vele medium tanks M4 (Sherman tanks), welke waren uitgerust met een zo genaamde "Deep Wading Gear".

1.1 Inzet Sherman DD tank tijdens WW II.
De Britten en Canadezen hadden de beschikking over DD tanks van het type M4A2 (Sherman III) en M4A4 (Sherman V).
Het Amerikaanse leger had de beschikking over DD tanks van het type M4(Sherman I) en M4A1 (Sherman II).
De Sherman DD is zowel door het Britse, het Canadese en het Amerikaanse leger ingezet bij trainingen en operaties in Groot-BrittanniŽ, ItaliŽ, BelgiŽ (Schelde), Duitsland en Frankrijk (CŰte d'Azur en NormandiŽ). De bekendheid van de Sherman DD tank komt met name door de zware en misschien wel onnodige verliezen, tijdens D-Day. De trieste balans opgemaakt na 6 juni 1944, D-Day:
Army Beach Corps / Brigade Division + (sector)  Aantallen, zie note:
US Utah VII Corps 70th Tank Battalion ( Tare + Uncle )  32 totaal - 4 verloren
US Omaha V Corps 743rd Tank Battalion ( Charly + Dog )  32 totaal - 4 verloren
741st Tank Battalion ( Easy + Fox )  32 totaal - 27 verloren
UK Gold 8th Independend
Armoured Brigade
Nottinghamshire Yeomanry=Sherwood Rangers ( Jig )  38 totaal - 8 verloren
4th/7th Royal Dragoons Guards ( King )  40 totaal - 5 verloren op strand
CDN Juno 2nd Canadian
Armoured Brigade
1st Hussars of Canada ( Mike + Nan )  29 totaal waarvan 8 verloren
The Fort Garry Horse ( Nan )  38 totaal waarvan 11 verloren
UK Sword 27th Independend
Armoured Brigade
13th/18th Hussars ( Queen )  34 totaal waarvan 3 verloren*.
  * zie tekst bij de note.
Note: aantallen gaan uit van het moment van het verlaten van de LCT(3) tot aan het verlaten van het strand. Sword Beach: een aantal tanks zaten in de vloedlijn vast, deels vol gelopen met zeewater, bleven ze toch support gegeven met de wapens.
Referentie: meerdere bronnen op Internet.
Alle tien stuks Sherman DD tanks die vandaag de dag nog te zien zijn:
1x M4A1 DD ItaliŽ Latina, Piana delle Orme museum In museum, is geborgen uit zee.
( US, 753rd Tank Battalion VI Army Corps )
1x M4A1 DD Frankrijk Saumur, Musťe des Blindťs In opslag, toren is niet origineel.
( US Army, ? Tank Battalion )
2x M4A1 DD Frankrijk Commes, Musťe des …paves Sous-Marine
du Dťbarquement
In museum, is geborgen uit zee.
( US, 741st Tank Battalion, V Army Corps )
1x M4A1 DD Groot-BrittanniŽ Torcross monument operation Tiger Monument, is geborgen uit zee.
( US, 70th Tank Battalion, VII Army Corps )
1x M4A1 DD Verenigde Staten West Virginia, Overlord Research LLC, In opslag, is geborgen uit zee.
( US, 741st Tank Battalion, V Army Corps )
1x M4A2 DD Groot-BrittanniŽ Bovington Tank Museum In museum, herkomst onbekend.
(8th of 27th Independend Armoured Brigade)
1x M4A2 DD India Ahmednagar, Maharashtra,
Armoured Corps Museum
In museum, herkomst onbekend.
(8th of 27th Independend Armoured Brigade)
1x M4A2E8 DD Verenigde Staten Aberdeen, Proving Ground In opslag, herkomst onbekend.
( ? Army, ? Tank Battalion )
1x M4A4 DD Frankrijk Courseulles-sur-Mer, monument D-Day Monument, is geborgen uit zee.
( B squadron, 1st Hussars of Canada )

Sherman DD tank.
Afbeelding I. Duplex Drive tank met schroeven en canvas scherm.
1.2 Lend Lease Program:
Via het Lend Lease programma leverden de Verenigde Staten aan diverse Geallieerde landen defensie materiaal, waaronder de medium tank M4A2 en M4A4 aan het Britse en Canadese leger. De Britten pasten veelal naar eigen wens de door Amerika geleverde medium tanks aan. Zo ook de Sherman III DD tank, een van oorsprong onder het Lend Lease Program geleverde Amerikaanse M4A2 medium tank. De Amerikanen waren onder de indruk van de Britse aanpassingen en gaven op hun beurt weer de Britten de opdracht om de medium tank M4 en M4A1 om te bouwen tot een Sherman DD tank.

2. De Sherman III DD tank, in Bovington (GB).
M4A2 - Sherman III DD tank in in Bovington (GB).

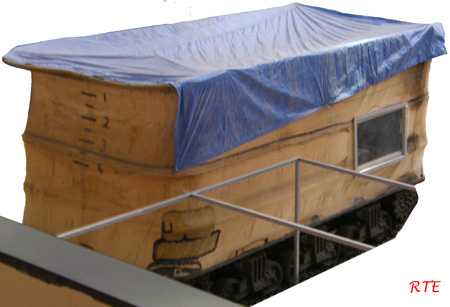

Foto 2. De Sherman III DD tank in Bovington (GB).
Foto's 1.en 2. Op deze foto's staat een Sherman III DD, duplex drive tank in Bovington (GB), de foto's zijn gemaakt tijdens bouwwerk- zaamheden in het museum, vandaar het blauwe zijl over de DD tank. Zowel de Britten als de Canadezen maakten gebruik van de M4A2 en de M4A4 Duplex Drive tank. Deze M4A2 DD is waarschijnlijk de enige Sherman DD tank ter wereld die nog is uitgerust met een compleet canvas scherm. De tank verkeerd in een goede en operationele staat, de leger markings zijn zo goed als niet meer aanwezig waardoor het niet bekend is bij welk legeronderdeel de tank dienst heeft gedaan. Indien deze Sherman DD tank dienst heeft gedaan in het Britse leger dan kan het betrokken onderdeel zijn; Nottinghamshire Yeomanry of het 4th/7th Royal Dragoons Guards.
Voor meer inside foto's van deze tank klik hier.
De markings op deze Sherman III DD tank:
  Division Marker: Ontbreekt. Bijvoorbeeld cirkel (geel) daarin een vosenkop(rood), is de division sign van het Britse 8th Independend Armoured Division.
  Squadron sign: Cijfer vijftig (rood met rand wit) op de toren. Sommige Britse armoured regiments gebruikten dit om aan het voertuig nummer in een squadron aan te geven. 50 staat dan voor het vijftigste voertuig in het squadron.
  Troop number: Ontbreekt, bestaat uit een cijfer welke in de tactical sign behoord te staan, bijvoorbeeld een blauwe '1', deze verwijst naar de 1st troop van het squadron.
  Unit Serial & Arm of Service: Ontbreekt, bijvoorbeeld 996 + streep onder(wit) vierkant(rood), Cijfer 996 (wit) = Arms of Service. De Arms of Service, een vierkant(rood) geeft aan dat het om een armoured unit gaat. De Unit Serial 996(wit) was in gebruik bij Nottinghamshire Yeomanry Regiment. De Unit Serial 996(wit) kan niet altijd 1 op 1 vertaald worden naar een unit, daarvoor moet je weten bij welke divisie het was ondergebracht. Voor het 8h Independend Armoured Division:
993 = Brigade HQ van het 8th Independend Armoured Brigade
994 = 4th/7th Royal Dragoons Guards
995 = 24th Lancers
996 = Nottinghamshire Yeomanry
  WD Registration: Ontbreekt, Bijvoorbeeld T453671, ook wel Census number genoemd. Dit is een uniek voertuignummer uitgegeven door het Britse War Department. Het nummer is voor logistieke zaken te vergemakkelijken o.a. bij onderhoud in het veld. ( T = categorie tank)

3. Technische Specificaties:
  Voor specificaties van deze Sherman III DD medium tank, klik hier.
